高溫介電測試系統用于高溫環境下材料、器件的介電性能測量與分析，可測試以下參數隨溫度(T)、頻率(f)、電平(V)、偏壓(Vi)的變化規律：電容(C)、電感(L)、電阻(R)、電抗(X)、阻抗(Z)、相位角(Ø)、電導(B)、導納(Y)、損耗(D)、品質因數(Q)等參數，同時計算獲得反應材料介電性能的復介電常數和損耗參數。

系統操作簡單、方便，可靈活定制測試項目。測試材料的介電頻譜、阻抗頻譜、介電溫譜、阻抗溫譜、導納譜、cole-cole圖以及C-V特性。

可以手動，也可程序控制夾具的升降，方便樣品安裝與更換。

檢測與控制樣品平臺的溫度，確保與樣品溫度一致，并通過PID參數全溫區范圍的動態調節，實現全溫區的精確控制。

爐膛選用進口電阻絲及高純多晶莫來石晶體保溫材料，內埋電阻絲，爐膛密封，提供干凈密封的測試環境，滿足真空或氣氛測試需要。

滿足ASTM D150國際標準三電極結構，使用鉑銥合金電極，高純氧化鋁陶瓷支撐材料，引線帶同軸屏蔽。滿足固體、液體、粉末等多種樣品測試需求。

軟件內置常用測試項目：介電頻譜、阻抗頻譜、導納頻譜、介電溫譜、阻抗溫譜、導納溫譜等，也支持自定義測試項目，按照頻率、電壓、偏壓、溫度4個參數進行多維參數的定義掃描。

軟件采用數據庫設計，所有測試項目信息和測試數據都可保存至數據庫，方便歷史查詢。

數據支持導出TxT、Xls、BMP等格式文件。

4.軟件測試功能豐富

PID溫度控制器可精確控制加熱爐的功率，通過優化的PID算法，控溫精度可達到±0.3℃。

超調控制在全溫區≤0.5℃

升溫速率可調，可自定義范圍：1-10℃/min

3.控溫精度：±0.3℃

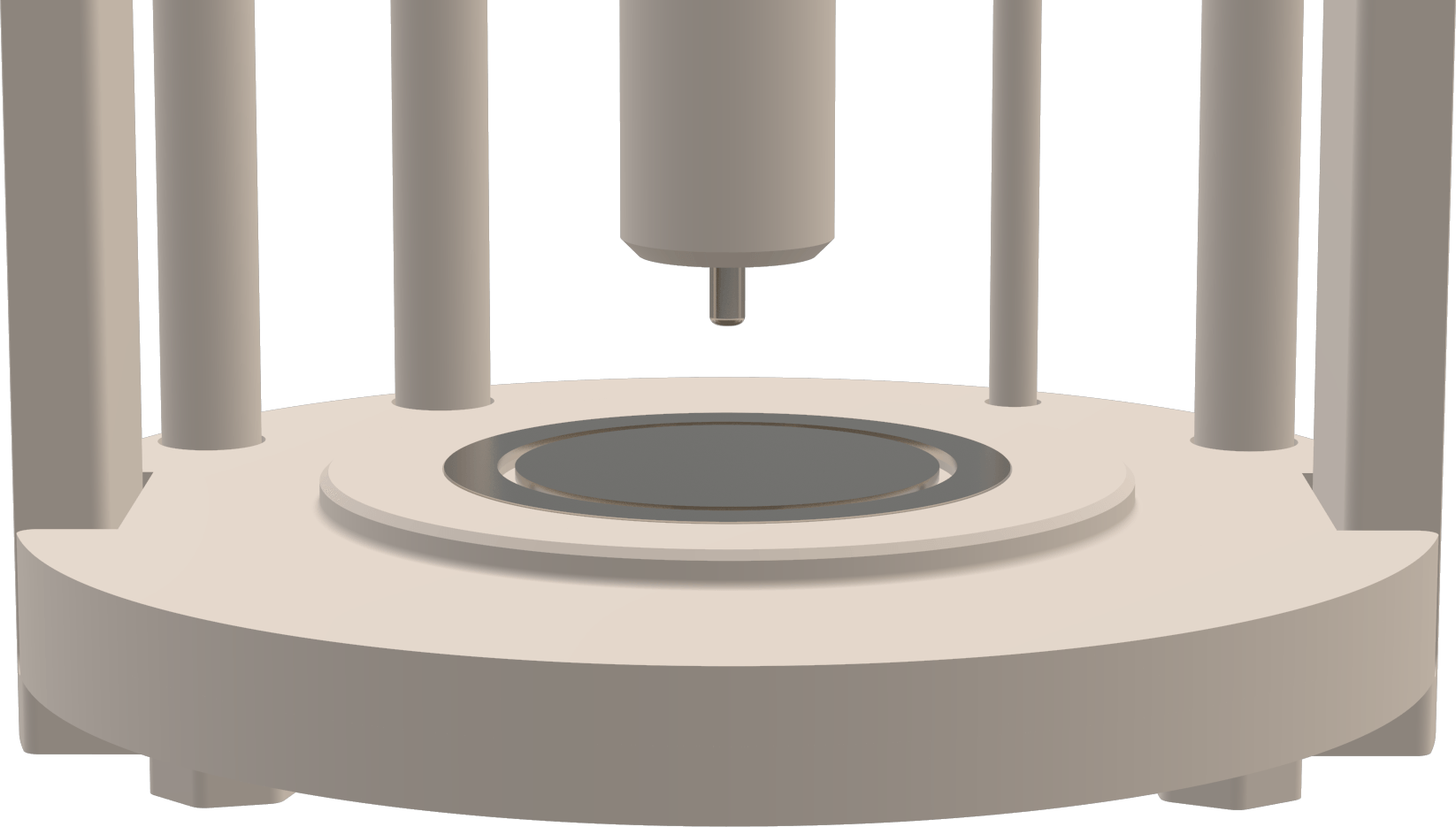

高溫介電夾具基于ASTM D150標準試驗方法，采用三電極法設計。上電極+下電極+保護電極，全部采用鉑銥合金，耐高溫、抗氧化。

為消除測試連接線阻抗及連接線之間相互耦合對測試的影響，儀器與夾具電極連接采用4端對法。

1.真正的三電極設計

得益于測試線纜和電極引線的良好屏蔽，屏蔽層直達測試電極端，因此獲得更高的校準頻率。

適配的阻抗分析儀更加豐富，充分利用測試儀器的測試頻率范圍（20Hz-120MHz），以滿足測試樣品對更高頻率的要求。

2.校準頻率最高可達100MHz

樣品要求：液體或粉末

電極尺寸：φ=38mm，厚度1.0/1.5/2.0mm

容器結構：密封。電極材質：紫銅鍍金；有效面積：38mm

誤差分析：消除邊緣電容，電極表面凹點由樣品填充

液體粉末樣品

樣品要求：雙面保持平整、光滑

樣品尺寸：26mm≤φ≤50mm，厚度≤8mm

電極圓片：鉑銥合金，φ26mm，有效面積：電極片面積，φ24mm

誤差分析：保護電極消除邊緣電容，樣品表面凹點由空氣填充

無電極樣品

樣品要求：雙面涂覆電極，保持平整、光滑

樣品尺寸：2mm≤φ≤24mm，厚度≤8mm

電極圓片：無。有效面積：樣品上下涂覆電極垂直重疊部分面積

誤差分析：存在邊緣電容，樣品表面凹點由電極填充

涂電極樣品

樣品要求：雙面保持平整、光滑

樣品尺寸：12mm≤φ≤50mm，厚度≤8mm

電極圓片：鉑銥合金，φ10/16mm，有效面積：電極片面積，φ16mm

誤差分析：存在邊緣電容，樣品表面凹點由空氣填充

無電極樣品

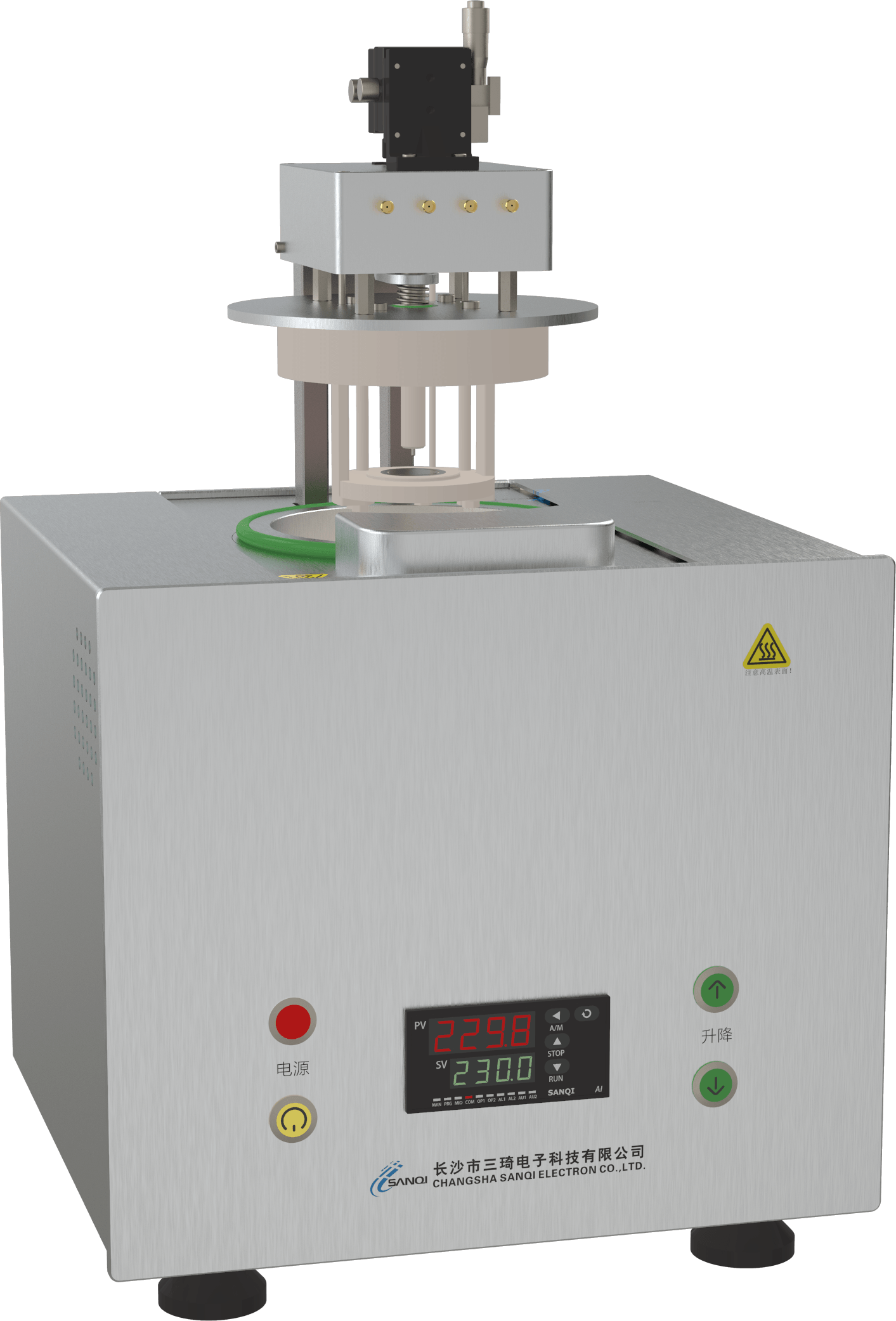

產品型號：1206HTDE-LTC/1208 HTDE-LTC/1210 HTDE-LTC

溫度范圍：RT~1000℃

測溫精度：0.1℃

降溫控制：帶可程序控制的風冷散熱裝置，快速降低環境和夾具溫度

升降平臺：帶可程序和手動升降控制，可更換高溫測試夾具

控溫模式：常溫、恒溫、變溫、升降組合

控溫精度：全溫區范圍內≤±0.3℃

超調控制：全溫區范圍內≤0.5℃

升降速率：1-10℃/min

通信接口：RS485

最高工作溫度：600℃/800℃/1000℃

測試校準頻率：DC-50MHz

電極結構：兩平行板電極+保護電極，三電極結構

電極引線：鉑金絲，外層帶同軸屏蔽，消除電磁干擾對測試影響

上電極：直徑2mm球頭電極，用于涂覆有電極樣品

上電極片：選配直徑10/16/26mm圓片電極，用于無電極樣品

高溫測試環境

高溫介電夾具

上電極壓力調節：12mm行程調節，用于上電極與樣品良好的電性能接觸

上電極行程調節：12mm行程調節，用于樣品安裝

下電極：直徑24mm圓片電極，高溫不氧化、不形變

保護電極：下電極帶環形電極，消除寄生、邊界電容對測試影響

熱電偶：安裝于樣品平臺，準確測量與控制樣品溫度

設計標準：ASTM D150和D2149-97國際標準，GB/T1409-2006國家標準

帶電極樣品尺寸：2mm≤φ≤22mm，厚度≤8mm

無電極樣品尺寸：10mm≤φ≤40mm，厚度≤8mm；液體粉末樣品：容器φ38mm，厚度1.0/1.5/2.0mm(選配)

測試軟件

基礎管理：設置與管理設備、人員、樣品等信息

項目管理：設置與管理實驗內容，包括介電、阻抗的頻率譜、溫度譜及其組合

自動測量：自動完成測試，實時顯示數據及圖形

數據存儲：數據庫保存各類實驗數據，同時輸出TXT、XLS、BMP等格式文件

測量分析：對實驗數據提供豐富的查詢與分析，輸出圖形與數據

儀表接口：提供與Keysight/Wayne kerr/Tonghui等品牌LCR連接接口

1

高溫介電測試系統

1206 HTDE-LTC

DC~100MHz

RT~600℃

可選配10/16/26mm電極片

不含，可自選配置

序號

系統名稱

系統型號

校準頻率

工作溫度

電極片

LCR表或阻抗分析儀

2

高溫介電測試系統

1208 HTDE-LTC

DC~100MHz

RT~800℃

可選配10/16/26mm電極片

不含，可自選配置

3

高溫介電測試系統

1210 HTDE-LTC

DC~100MHz

RT~1000℃

可選配10/16/26mm電極片

不含，可自選配置

配件名稱

型號

規格尺寸

最高溫度

序號

1

鉑銥電極片

PTIR10

φ10mm

1000℃

φ16mm

2

1000℃

PTIR16

鉑銥電極片

PTIR26

φ26mm

3

鉑銥電極片

1000℃

輸力強(Solartron)

1260A、1255A/B、1250A/B、1252/3/4A

5

IM3523、IM3533、IM3536、IM3570、IM3590

日置(HiokiI)

4

同惠(Tonghui)

TH2839、TH2838、TH2826、TH2829、TH2827

3

WK6500P、WK6500B、WK4100、WK4500

穩科(Wayne Kerr)

2

是德(Keysight)

E4990A、E4980A

1

序號

型號

品牌名稱

夾具SMA接口與LCR表BNC接口通過同軸連接線連接，接線盒帶屏蔽，電極引線帶同軸屏蔽，提高測試抗干擾的性能。

采用高純氧化鋁陶瓷材料，無高溫易氧化的合金材料、耐高溫、絕緣性能好、不氧化、不形變。

滿足ASTM D150國際標準，電極采用鉑銥合金材料，耐高溫、導電性能好、不氧化、不形變。

上電極采用位移與壓力雙調節模塊設計，保證樣品安裝簡便，夾具電極與樣品電極電接觸可靠穩定。
