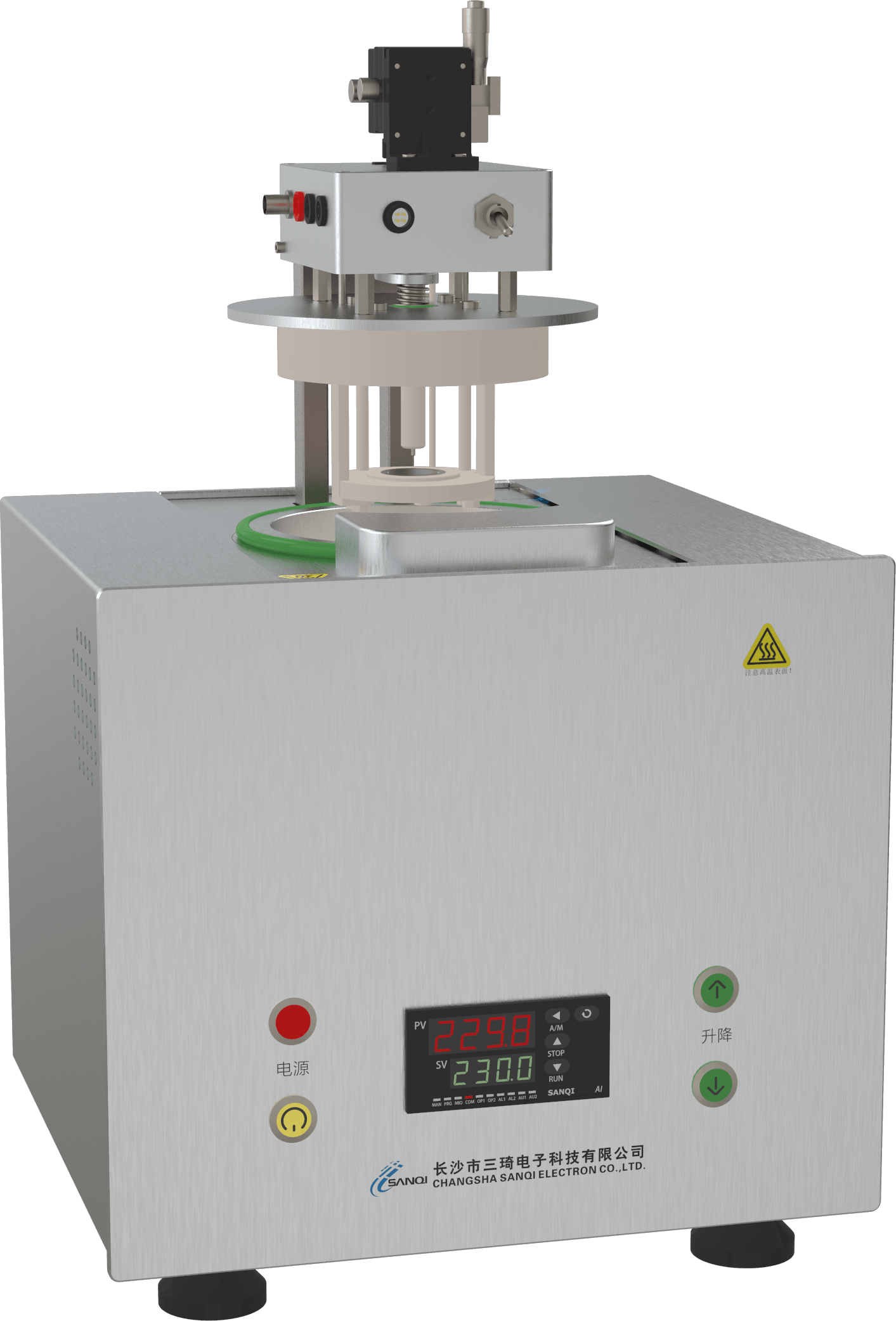

高溫低阻測試系統通過4線法，可以測試導體材料的低電阻及體積電阻率，同時，也可以通過2線法測試絕緣材料的高電阻及體積電阻率、表面電阻率。

系統操作簡單、方便，可靈活定制測試項目。測試材料的R-T曲線、I-T曲線、V-T曲線、I-V曲線、V-I曲線特性、體積電阻率和表面電阻率。

可以手動，也可程序控制夾具的升降，方便樣品安裝與更換。

檢測與控制樣品平臺的溫度，確保與樣品溫度一致，并通過PID參數全溫區范圍的動態調節，實現全溫區的精確控制。

爐膛選用進口電阻絲及高純多晶莫來石晶體保溫材料，內埋電阻絲，爐膛密封，提供干凈密封的測試環境，滿足真空或氣氛測試需要。

依據ASTM D257國際標準三電極結構設計，使用鉑銥合金電極，高純氧化鋁陶瓷支撐材料，引線帶同軸屏蔽。

軟件內置常用測試項目：R-T曲線、I-T曲線、V-T曲線、I-V曲線、V-I曲線特性、體積電阻率和表面電阻率。

軟件采用數據庫設計，所有測試項目信息和測試數據都可保存至數據庫，方便歷史查詢。

數據支持導出TxT、Xls、BMP等格式文件。

4.軟件測試功能豐富

PID溫度控制器可精確控制加熱爐的功率，通過優化的PID算法，控溫精度可達到±0.3℃。

超調控制在全溫區≤0.5℃

升溫速率可調，可自定義范圍：1-10℃/min

3.控溫精度：±0.3℃

高溫低阻夾具基于ASTM D257標準試驗方法，采用三電極法設計。同時上下電極各引出2根引線，系統提供4根測試引線+保護電極引線。

通過4線法可以測試導體材料的低電阻及體積電阻率，同時也可通過2線法測試絕緣材料的高電阻及體積電阻率、表面電阻率。

1.真正的三電極設計

得益于測試線纜和電極引線的良好屏蔽，屏蔽層直達測試電極端，因此獲得更好的測試性能。

3+1輸入接口可適配儀器前面板和后面板測試接口。選擇2線或4線以滿足樣品多樣測試要求。

2.適配Keithley 2450

樣品要求：雙面涂覆電極，保持平整、光滑

樣品尺寸：2mm≤φ≤24mm，厚度≤8mm

電極圓片：無。有效面積：樣品上下涂覆電極垂直重疊部分面積

誤差分析：存在泄漏電流，樣品表面凹陷處被導電體填充

測試應用：適合電阻測試

帶電極樣品

樣品要求：雙面保持平整、光滑

樣品尺寸：26mm≤φ≤40mm，厚度≤8mm

電極圓片：鉑銥合金，φ26mm，有效面積：下電極片面積，φ24mm

誤差分析：保護電極消除泄漏電流，樣品及電極片表面凹陷處為空氣

測試應用：適合電阻，體積電阻率，表面電阻率測試

無電極樣品(26mm)

樣品要求：雙面保持平整、光滑

樣品尺寸：12mm≤φ≤40mm，厚度≤8mm

電極圓片：鉑銥合金，φ10mm，有效面積：電極片面積，φ10mm

誤差分析：存在泄漏電流，樣品及電極片表面凹陷處為空氣

測試應用：適合電阻測試

無電極樣品(10mm)

樣品要求：雙面保持平整、光滑

樣品尺寸：18mm≤φ≤40mm，厚度≤8mm

電極圓片：鉑銥合金，φ16mm，有效面積：電極片面積，φ16mm

誤差分析：存在泄漏電流，樣品及電極片表面凹陷處為空氣

測試應用：適合電阻測試

無電極樣品(16mm)

電阻率選擇開關：帶表面電阻率與體積電阻率選擇開關

電極引線：高純鉑金絲，外層帶同軸屏蔽，消除電磁干擾對測試影響

測試接口：一個三同軸插座，帶保護

安全互鎖接口：4芯航空接頭

產品型號：1206HTLR-LTC/1208 HTLR-LTC/1210 HTLR-LTC

溫度范圍：RT-1000℃

測溫精度：0.1℃

降溫控制：帶可程序控制的風冷散熱裝置，快速降低環境和夾具溫度

升降平臺：帶可程序和手動升降控制，可更換高溫測試夾具

控溫模式：常溫、恒溫、變溫、升降組合

控溫精度：全溫區范圍內≤±0.3℃

超調控制：全溫區范圍內≤0.5℃

升降速率：1-10℃/min

通信接口：RS485

最高工作溫度：600℃/800℃/1000℃

電極結構：兩平行板電極+環形保護電極，三電極結構

測試接口：3個香蕉插座

上電極：直徑2mm球頭電極，用于涂覆有電極樣品

上電極片：選配直徑10/16/26mm鉑銥合金圓片電極，用于無電極樣品

高溫測試環境

高溫低阻夾具

上電極壓力調節：12mm行程調節，用于上電極與樣品良好的電性能接觸

上電極行程調節：12mm行程調節，用于樣品安裝

下電極：直徑24mm圓片電極，用于放置樣品

保護電極：下電極帶環形保護電極，消除泄漏電流對測試影響

熱電偶：樣品平臺帶熱電偶探頭，準確測量與控制樣品溫度

設計標準：ASTM D257國際標準，GB/T1410-2006、GB/T10581-2006國家標準

帶電極樣品尺寸：2mm≤φ≤22mm，厚度≤8mm

無電極樣品尺寸：10mm≤φ≤40mm，厚度≤8mm

測試軟件

基礎管理：設置與管理設備、人員、樣品等信息

項目管理：設置與管理實驗內容，包括電阻、電阻率的時間譜、溫度譜及其組合

自動測量：自動完成測試，實時顯示數據及圖形

數據存儲：數據庫保存各類實驗數據，同時輸出TXT、XLS、BMP等格式文件

測量分析：對實驗數據提供豐富的查詢與分析，輸出圖形與數據

儀表接口：適配Keithley 2450數字源表，定制其它型號儀表接口

1

高溫低阻測試系統

1206 HTLR-LTC

RT~600℃

可選配10/16/26mm電極片

不含，可自選配置

序號

系統名稱

系統型號

工作溫度

電極片

數字源表

2

高溫低阻測試系統

1208 HTLR-LTC

RT~800℃

可選配10/16/26mm電極片

不含，可自選配置

3

高溫低阻測試系統

1210 HTLR-LTC

RT~1000℃

可選配10/16/26mm電極片

不含，可自選配置

配件名稱

型號

規格尺寸

最高溫度

序號

1

鉑銥電極片

PTIR10

φ10mm

1000℃

φ16mm

2

1000℃

PTIR16

鉑銥電極片

PTIR26

φ26mm

3

鉑銥電極片

1000℃

定制開發……

其它品牌

2

吉時利(Keithley)

2400、2450、2460

1

序號

型號

品牌名稱

夾具四個測試接口及安全互鎖接口，與數字源表連接，接線盒帶屏蔽，電極引線帶同軸屏蔽，提高測試抗干擾的性能。

采用高純氧化鋁陶瓷材料，無高溫易氧化的合金材料，耐高溫、絕緣性能好、不氧化、不形變。

滿足ASTM D257國際標準，電極采用鉑銥合金材料，耐高溫、不氧化、不形變、導電性能好。

上電極采用位移與壓力雙調節模塊設計，保證樣品安裝簡便，夾具電極與樣品電極接觸可靠穩定。
