高溫超高阻測試系統基于ASTM D257采用三電極結構設計，可以在高溫環境下測試絕緣材料的表面電阻率和體積電阻率，分析被測樣品電阻和電阻率隨溫度、時間變化的曲線。

適合于方塊或圓片等絕緣材料樣品的測試。

可以手動，也可程序控制夾具的升降，方便樣品安裝與更換。

檢測與控制樣品平臺的溫度，確保與樣品溫度的一致性，并通過PID參數全溫區范圍的動態調節，實現全溫區范圍內樣品溫度的精確控制。

爐膛選用進口電阻加熱絲及高純多晶莫來石晶體保溫材料，內埋電阻絲，爐膛密封。提供干凈密封的測試環境。滿足真空或氣氛環境測試需要。

依據ASTM D257國際標準三電極結構設計，電極平臺外加屏蔽罩，減少泄漏電流對測試的影響。

軟件內置常用測試項目：表面電阻率和體積電阻率測試。

軟件采用數據庫設計，所有測試項目信息和測試數據都可保存至數據庫，方便歷史查詢。

數據支持導出TxT、Xls、BMP等格式文件。

4.軟件測試功能豐富

PID溫度控制器可精確控制加熱爐的功率，通過優化的PID算法，控溫精度可達到±0.3℃。

超調控制在全溫區≤0.5℃

升溫速率可調，可自定義范圍：1-10℃/min

3.控溫精度：±0.3℃

高溫超高阻夾具基于ASTM D257標準試驗方法，采用三電極結構設計。測試電極采用紫銅鍍金，獨有的保護電極，電極平臺帶屏蔽罩，可以滿足極限參數測試需要。

1.三電極結構設計

得益于測試線纜和電極引線的良好屏蔽，屏蔽層直達測試電極端，可有效避免泄漏電流對測試的影響。

本系統參照Keithley6517B與8009電阻率測試盒設計，與6517B無縫連接，帶安全互鎖開關和保護電極。

2.適配Keithley6517B

體積電阻率的測量

測量體電阻率時，將樣品放在兩個電極之間，并在兩個電極之間施加一個電位差。產生的電流將分布再測試樣品的體內，并由皮安計或靜電計來測量。電阻率則有電極的幾個尺寸和樣品的厚度計算出來。

表面電阻率的測量

表面電阻率定義為材料表面的電阻，并表示為Ω(通常稱為方塊電阻)。其測量方法是將兩個電極放在樣品的表面，在電極之間施加一個電位差，并測量產生的電流。

產品型號：1203HTUH-LTC/1206 HTUH-LTC

溫度范圍：RT~1000℃

測溫精度：0.1℃

降溫控制：帶可程序控制的風冷散熱裝置，快速降低環境和夾具溫度

升降平臺：帶可程序和手動升降控制，可更換高溫測試夾具

控溫模式：常溫、恒溫、變溫、升降組合

控溫精度：全溫區范圍內≤±0.3℃

超調控制：全溫區范圍內≤0.5℃

升降速率：1-10℃/min

通信接口：RS485

高壓接口：香蕉插座(1kVp)

測試接口：三同軸插座，帶保護

安全互鎖接口：4芯航空接頭

電阻率選擇：表面電阻率和體積電阻率選擇

電極結構：兩平行板測試電極+環形保護電極，三電極結構

體積電阻率：10*3~10*18Ω-cm；表面電阻率：10*3~10*17Ω

高溫測試環境

高溫超高阻夾具

樣品厚度：≤4mm；樣品直徑：體積電阻率54~64mm，表面電阻率60~64mm

中心電極：φ50.8mm；圓環電極：內徑57.2mm；下電極：φ60.6mm

電極材料：紫銅鍍金；電極引線：鉑金絲，帶同軸屏蔽，消除電磁干擾

電極絕緣材料：高純氧化鋁陶瓷，高溫不氧化，不形變

上電極調節：行程20mm，樣品安裝及上電極與樣品壓力調節

設計標準：ASTM D257,GBT1410-2006標準

測試軟件

基礎管理：設置與管理設備、人員、樣品等信息

項目管理：設置與管理實驗內容，包括電阻、電阻率的時間譜、溫度譜及其組合

自動測量：自動完成測試，實時顯示數據及圖形

數據存儲：數據庫保存各類實驗數據，同時輸出TXT、XLS、BMP等格式文件

測量分析：對實驗數據提供豐富的查詢與分析，輸出圖形與數據

儀表接口：適配Keithley 6517B儀器

1

高溫超高阻測試系統

1203 HTUH-LTC

RT~300℃

不含，可自選配置

序號

系統名稱

系統型號

工作溫度

測試儀器

2

高溫超高阻測試系統

1206 HTUH-LTC

RT~600℃

不含，可自選配置

配件名稱

配置

說明

序號

1

樣品環境密封套件

一個進氣口，一個排氣口

低溫/氣氛測試環境

吉時利(Keithley)

6517B

1

序號

型號

品牌名稱

兩個香蕉插座連接高壓源，三同軸插座連接電流測試接口。接線盒帶屏蔽，電極引線帶同軸屏蔽管，提高測試抗干擾的性能。

電極絕緣采用高純氧化鋁陶瓷，支撐架采用不銹鋼，耐高溫、絕緣性能好、不易氧化、不形變。

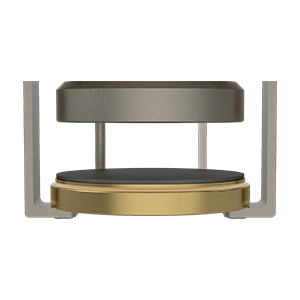

滿足ASTM D257國際標準，電極采用紫銅鍍金材料，增加了溫度的傳遞效率。

上電極采用位移與壓力雙調節模塊設計，保證樣品安裝簡便，夾具電極與樣品電極電接觸可靠穩定。
