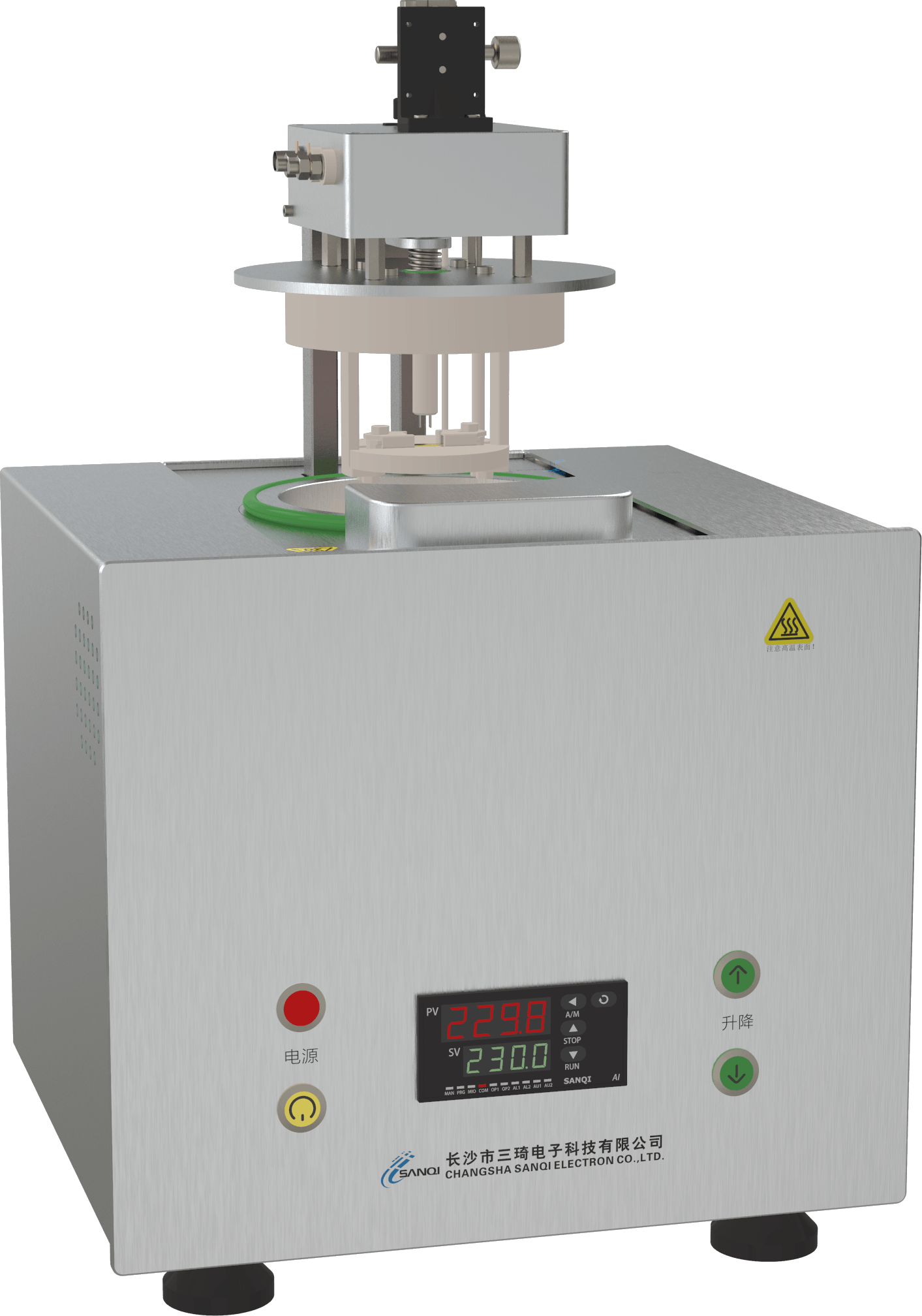

高溫超低阻測試系統采用四線電阻法設計，可以在高溫、低溫、真空、氣氛環境下測試導電材料的電阻和電阻率，分析被測樣品電阻和電阻率隨溫度、時間變化的曲線。

適合于圓棒、方塊、長條等各類導電材料樣品的測試。

可以手動，也可程序控制夾具的升降，方便樣品安裝與更換。

檢測與控制樣品平臺的溫度，確保與樣品溫度的一致性，并通過PID參數全溫區范圍的動態調節，實現全溫區范圍內樣品溫度的精確控制。

爐膛選用進口電阻加熱絲及高純多晶莫來石晶體保溫材料，內埋電阻絲，爐膛密封。提供干凈密封的測試環境。滿足真空或氣氛環境測試需要。

依據四線電阻法設計，其中電壓測試采用刀片電極，電流源采用平行板電極。滿足圓棒、方塊、長條樣品的測試。

軟件內置常用測試項目：DC Sweep、Delta模式、微分電導測量和脈沖IV。

軟件采用數據庫設計，所有測試項目信息和測試數據都可保存至數據庫，方便歷史查詢。

數據支持導出TxT、Xls、BMP等格式文件。

4.軟件測試功能豐富

PID溫度控制器可精確控制加熱爐的功率，通過優化的PID算法，控溫精度可達到±0.3℃。

超調控制在全溫區≤0.5℃

升溫速率可調，可自定義范圍：1-10℃/min

3.控溫精度：±0.3℃

高溫超低阻夾具基于GBT 6146-2010標準試驗方法，采用四線電阻法設計。電壓測試為刀片電極，電流源采用平行板電極。全部采用鉑銥合金，耐高溫、抗氧化。

接線盒和電極引線帶同軸屏蔽，提高測試抗干擾性能。

1.四線電阻法設計

得益于測試線纜和電極引線的良好屏蔽，屏蔽層直達測試電極端，因此獲得更好的測試性能。

本系統適配Keithley6221+2182A測試儀器。

2.適配Keithley6221+2182A

測量導體電阻率的方法是通過一對引線強制電流流過樣品，用另一對引線測量其電壓降來決定已知幾何尺寸的樣品的電阻。

雖然，測量電阻率使用的具體方法決定于樣品的大小和形狀。但是所有的方法都需要使用靈敏的電壓表和電流源來進行測量，因為要測量的電阻一般都非常小。

測試整塊材料，如金屬棒或金屬條電阻率。將電流源連到樣品的兩端，電壓表的引線則按已知的距離放置。根據樣品的橫截面積和電壓表之間的距離計算出電阻率。

產品型號：1206HTUL-LTC/1208 HTUL-LTC

溫度范圍：RT~1000℃

測溫精度：0.1℃

降溫控制：帶可程序控制的風冷散熱裝置，快速降低環境和夾具溫度

升降平臺：帶可程序和手動升降控制，可更換高溫測試夾具

控溫模式：常溫、恒溫、變溫、升降組合

控溫精度：全溫區范圍內≤±0.3℃

超調控制：全溫區范圍內≤0.5℃

升降速率：1-10℃/min

通信接口：RS485

電壓測試接口：兩線接柱

電流源接口：三同軸插座，帶保護

電極結構：兩平行電極+兩刀片電極，四線電阻法

電極材料：高純鉑銥合金，高溫不氧化，不形變

電極引線：高純鉑金絲，帶同軸屏蔽層，消除電磁干擾

電極絕緣材料：高純氧化鋁陶瓷，高溫不氧化，不形變

高溫測試環境

高溫超低阻夾具

上電極調節：20mm行程調節，樣品安裝及上電極與樣品壓力調節

樣品尺寸：截面小于4mm*10mm，長度17~22mm

下電極座：兩片5mm*12mm*0.5mm鉑金電極，用于連接電流源

上電極片：兩片3mm*12mm*0.5mm鉑金電極，用于連接納伏表

熱電偶：樣品平臺帶熱電偶探頭，準確測量與控制樣品溫度

設計標準：ASTM B193-02、GB/T6146-2006、GB/T 15662-1995標準

測試軟件

基礎管理：設置與管理設備、人員、樣品等信息

項目管理：設置與管理實驗內容，包括電阻、電阻率的時間譜、溫度譜及其組合

自動測量：自動完成測試，實時顯示數據及圖形

數據存儲：數據庫保存各類實驗數據，同時輸出TXT、XLS、BMP等格式文件

測量分析：對實驗數據提供豐富的查詢與分析，輸出圖形與數據

儀表接口：適配Keithley 6200/2182A系列儀器

1

高溫超低阻測試系統

1206 HTUL-LTC

RT~600℃

不含，可自選配置

序號

系統名稱

系統型號

工作溫度

測試儀器

2

高溫超低阻測試系統

1208 HTUL-LTC

RT~800℃

不含，可自選配置

配件名稱

配置

說明

序號

1

樣品環境密封套件

一個進氣口，一個排氣口

低溫/氣氛測試環境

吉時利(Keithley)

6220,6221/2182A

1

序號

型號

品牌名稱

兩接線柱連接納伏表，三同軸插座連接電流源。接線盒帶屏蔽，電極引線帶同軸屏蔽，提高測試抗干擾的性能。

采用高純氧化鋁陶瓷材料，耐高溫、絕緣性能好、不氧化、不形變。

滿足GBT 6146-2010標準，電極采用鉑銥合金材料，耐高溫、導電性能好、不氧化、不形變。

上電極采用位移與壓力雙調節模塊設計，保證樣品安裝簡便，夾具電極與樣品電極電接觸可靠穩定。
